XRNT-SY-40.5风电保护用高压限流熔断器
发 布: 安徽天盾电力 发布日期: 2014-08-28 点击率: 3333

商品详细介绍:



  XRNT-SY-40.5风电保护用高压限流熔断器适用于交流50HZ,额定电压40.5KV的电力系统,作为电力变压器及其他电力设备的过载和短路保护。主要安装于美式箱变变压器油中,与变压器在同一油箱中,不会对变压器油产生任何污染。该产品将过载保护熔体和后备保护熔体串联安装在熔断体内。当过载电流超过规定值一定时间后,该产品内部过載保护熔体熔化产气熄弧,开断电路;当短路电流通过熔断器时,后备保护部分熔体迅速熔化和汽化开断短路电流。该产品可广泛应用于风力发电,水利发电等配电设备的保护。

  本产品具有更换熔断件方便,时间电流特性曲线稳定,误差仅为±10%,限流特性显著,开断短路电流能力强,可达31.5KA。

  1.使用条件
  a.环境温度不高于+40℃,不低于-30℃。
  b.海拔不超过3000M。
  c.相对湿度日平均不大于90%。
  d.周围空气无腐蚀气体或可燃气体等的污染。
  e.熔断器周围变压器油温度不超过100℃。
  2.熔断器的选用

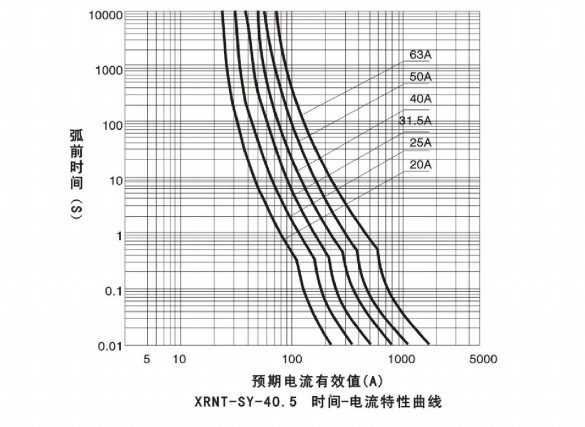

  5.时间-电流特性曲线见下图

3.熔断器绝缘水平能力

  4.产品结构和外形安装尺寸

  本产品是将高压限流熔断器安装在高温高强度环氧管中,熔断器通过蝶形导电夹与环氧管内镶入的导电环接触,并通过导电环与外部进行电气连接。熔断器可通过专用手柄从环氧管中方便拉出,在环氧管口安装了防尘密封罩。
